先行手すり MSCX-18A (支柱外付タイプ)

くさび式足場用先行手すり 支柱外付タイプ

仮設工業会認定製品
mscx-18a_main

特徴

仮設工業会単品承認製品

mscx18a_feature_main

  • 支柱外付けタイプのため、据置・先送り兼用で使用できます。
  • 足場の組立・解体時に手摺が先行し、墜落を防止。

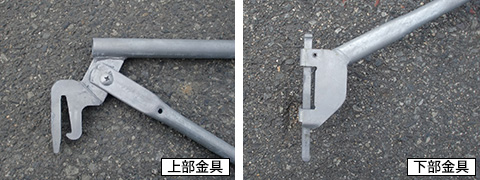

  • 上部取付金具は支柱外側のポケットにはめ込むだけ、又下部取付金具はハンマーで楽々装着。
  • 据置で設置しますと中さん不要で筋かいの役割も果たすため材料が節約できます。
  • 取付金具はコンパクトな形状で、梱包時にかさばりません。
  • 安全帯取付設備として使用可能。

取付時

mscx18a_fig_expand

折り畳み時

mscx18a_fig_fold

仕様

寸法図

形式 A (mm) B (mm) 重量 (kg)
MSCX-18A 1,800 2,315 7.3
MSCX-12A 1,200 1,935 5.6
MSCX- 9A 900 1,816 4.8
MSCX- 6A 600 1,781 4.1

組立手順

mscx18a_manual1

作業床より支柱の6個目のポケット 位置(2,700mm)に上部取付金具を差し込みます。

mscx18a_manual2

次に筋かい部分をクロスさせ、下部取付金具のくさびを支柱ポケットに差し込みハンマーで打ち込みます。

mscx18a_manual3

同様に反対側の下部取付金具を取り付けます。

mscx18a_manual4

最後に床付布枠を取り付け、常に手すりが先行した状態で上階へ進みます。
