製品情報 Products Lineup

OKサポートシステム

くさびワンタッチ式 支保工システム

仮設工業会認定製品
・OKサポートシステムとは、ハンマー1本で容易に組立・解体が出来るワンタッチ式支保工システムです。
・(社)仮設工業会 型わく支保工システム承認製品(承認 第7-5号)
oksupport_main

特徴

1.許容支持力は6トン
2.作業通路の確保が容易
支柱1本当たりの許容支持力が大きいので、支柱間隔を飛ばすことが出来、作業通路が容易に確保出来ます。
3.専用筋かいで水平力に確実に対応
4.ハンマー1本で組立・解体
5.持ち運びが容易
基本部材の支柱の最大重量が8.3Kgと軽いので持ち運びが容易です。
6.小さな開口部から容易に搬出
支柱の最大長1,725mm、最大角120mmとコンパクトになっており、小さな開口部から容易に搬出出来ます。
7.障害物を容易に回避
支柱の間隔6種類(1,829、1,524、1,219、914、610、305mm)任意に選択出来るため、切梁等の障害物を容易にかわすことが出来ます。
8.工数を大幅に削減
システム上、新たな根がらみ・水平つなぎ。大筋かいが要らないため、組立・解体の工数が大幅に削減出来ます。
9.置場スペース削減
部品点数が少なく、梱包・荷姿がコンパクトなため、現場内での整理が容易で置場スペースを取りません。
10.枠組足場と共通寸法
枠組足場のインチサイズと共通寸法ですので、鋼製足場板・階段が使用出来ます。
oksupport_features01

大引受ジャッキ・ジョイント

oksupport_features02

支柱抜け止めピン

oksupport_features03

ジャッキベース

oksupport_features04

筋かい

oksupport_features05

水平つなぎ材

oksupport_features06

事例

oksupport_case01

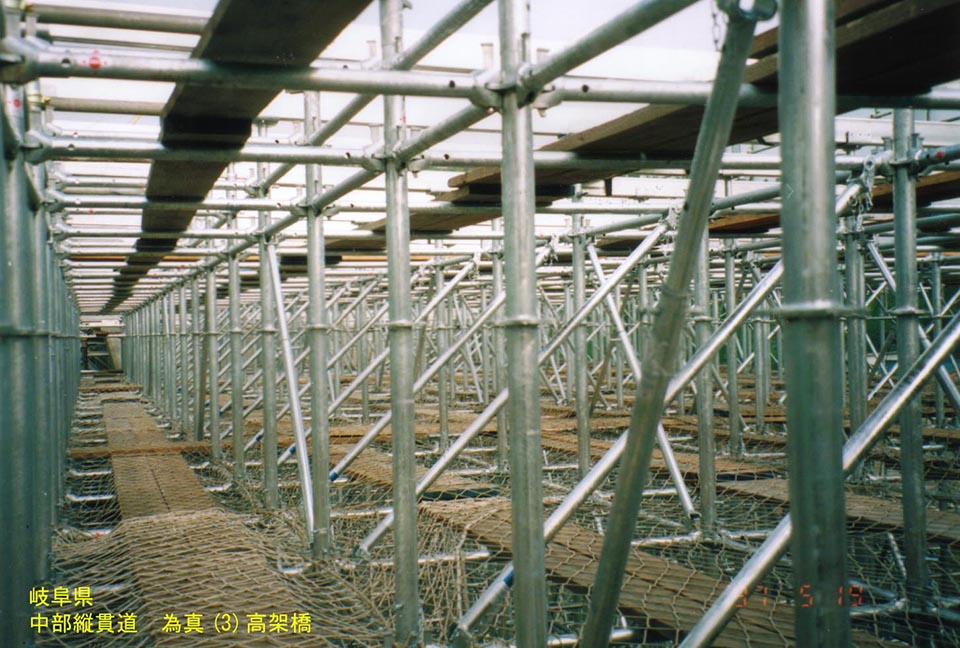

岐阜県 中部縦貫道様

oksupport_case02

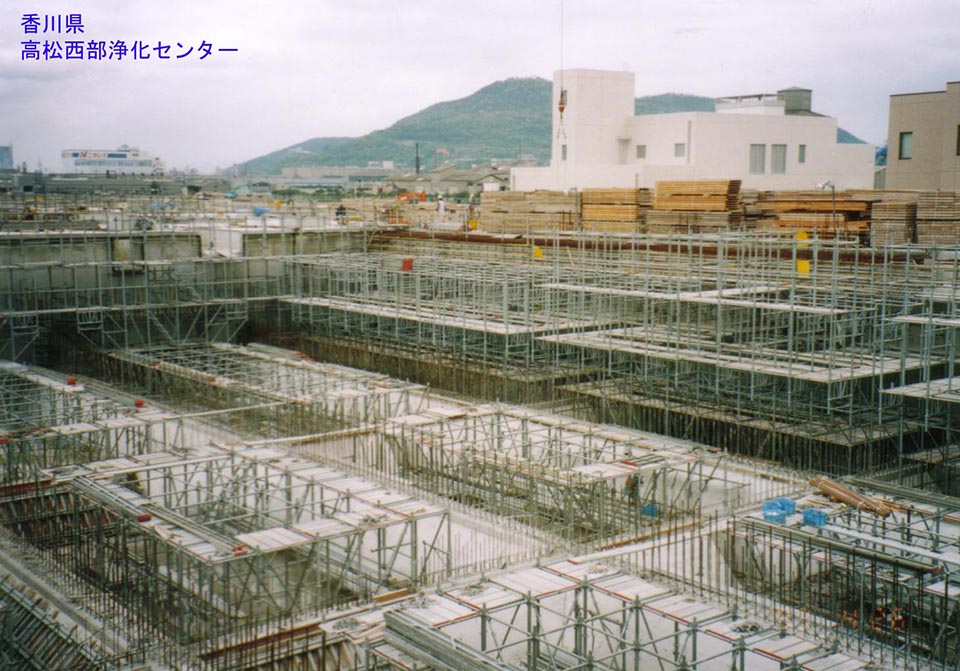

香川県 高松西部浄化センター様
