フラワーサポート
パイプサポート国内シェアNo.1
・フラワーサポートの使いやすさはそのままに、新たな機能を付加しました。
・表面処理はドブメッキとしさらに防錆効果を高めました。
・表面処理はドブメッキとしさらに防錆効果を高めました。
特徴
仮設工業会認定製品
- 受(台)板の曲りも安心
- 花柄の受(台)板にプレス加工を施し、建て込み時の安定を良くしました。
又、保管時の受(台)板の曲りを防げます。 - 管理はラクラク
- タテ、ヨコとも並列に整理できますので、数量チェック・管理が容易です。
- 荷崩れなし
- 積み重ね時の安定度は抜群。
受、台板の凹部にピッタリとフィットしますので、荷くずれしません。 - 建て込みが便利
- 受、台板の釘穴が４ｹ所にありますので、釘穴の向きに関係なく建て込みできます。

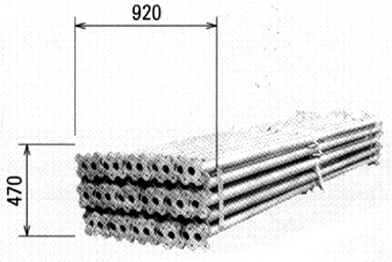

- 梱包容量ダウン
- 角型の受、台板に比べ梱包容積が大幅に小さくなりますので、運搬、保管の効率がアップします。
従来品に比べて梱包容積30%ダウン（50本梱包時）
仕様
- 鷹の爪型の受（台）板
- 花柄の受（台）板にプレス加工を施し、建込み時に敷板にくい込んで安定をよくするとともに、曲りにも強い構造になっています。又、従来２か所の釘穴を４か所設けており、手元の穴で釘止め可能です。
- フラワーフランジの使い勝手はそのままに
- フラワーサポート・OKサポートと、KYCが業界に導入した支柱フランジ形式は各社のフランジ式足場に採用され、もはや業界のスタンダードです。梱包性に優れたフラワーフランジ製品は運搬・管理に威力を発揮しています。
寸法表
| SF-90CZ | SF-70CZ | SF-60CZ | SF-50CZ | SF-40CZ | SF-30CZ | SF-20CZ | SF-15CZ | SF-10CZ |
|
|---|---|---|---|---|---|---|---|---|---|
| 最大使用長 （m/m） | 3,940 | 3,440 | 3,040 | 2,590 | 1,995 | 1,415 | 940 | 620 | 440 |
| 最小使用長 （m/m） | 2,620 | 2,120 | 1,720 | 1,520 | 1,220 | 920 | 620 | 410 | 320 |
| 調節範囲 （m/m） | 1,320 | 1,320 | 1,320 | 1,070 | 775 | 495 | 320 | 210 | 120 |
| ネジ調節 （m/m） | 145 | 145 | 145 | 145 | 145 | 145 | 145 | 145 | 145 |
| 製品重量 （Kg） | 14.5 | 13 | 12 | 10.5 | 9 | 7 | 5.5 | 4.5 | 4 |
| 安全荷重 （KＮ） | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 |
